在建筑设计的蓝图里，在机械零件的精密图纸中，在室内装修的布局方案上，CAD（计算机辅助设计）技术如同一位隐形的设计师，用数字化的线条勾勒出无数令人惊叹的作品。作为现代设计领域的核心工具，CAD 制图不仅改变了传统手绘的低效模式，更凭借精准性、可编辑性和协同性重塑了设计行业的工作流程。本文将从基础操作到进阶技巧，全方位拆解 CAD 制图的核心逻辑，助力初学者快速上手，让资深设计师突破瓶颈。
http://【CAD教程零基础入门必看（全套50节课）2025全新教程】 https://www.bilibili.com/video/BV1wBMmzGEzu/?share_source=copy_web
一、CAD 制图的底层逻辑：从 “工具” 到 “思维”
很多人学习 CAD 时容易陷入 “只练操作，不懂原理” 的误区。事实上，CAD 的本质是用数学坐标定义空间关系，每一条直线、每一个圆弧背后都是精确的参数设置。以 AutoCAD 为例，用户绘制的第一个图形往往是矩形，但很少有人思考：输入 “REC” 命令后，软件如何通过两个对角点的坐标计算出四条边的位置？理解 “坐标系统”（世界坐标 WCS 与用户坐标 UCS）是掌握 CAD 的关键，就像学绘画要先懂透视原理一样。
原始尺寸更换图片
p3-search.byteimg.com
CAD制图全攻略：从入门到精通的实战指南
在建筑设计的蓝图里，在机械零件的精密图纸中，在室内装修的布局方案上，CAD（计算机辅助设计）技术如同一位隐形的设计师，用数字化的线条勾勒出无数令人惊叹的作品。作为现代设计领域的核心工具，CAD 制图不仅改变了传统手绘的低效模式，更凭借精准性、可编辑性和协同性重塑了设计行业的工作流程。本文将从基础操作到进阶技巧，全方位拆解 CAD 制图的核心逻辑，助力初学者快速上手，让资深设计师突破瓶颈。
一、CAD 制图的底层逻辑：从 “工具” 到 “思维”
很多人学习 CAD 时容易陷入 “只练操作，不懂原理” 的误区。事实上，CAD 的本质是用数学坐标定义空间关系，每一条直线、每一个圆弧背后都是精确的参数设置。以 AutoCAD 为例，用户绘制的第一个图形往往是矩形，但很少有人思考：输入 “REC” 命令后，软件如何通过两个对角点的坐标计算出四条边的位置？理解 “坐标系统”（世界坐标 WCS 与用户坐标 UCS）是掌握 CAD 的关键，就像学绘画要先懂透视原理一样。
图1：CAD坐标系统与基础绘图界面展示
建议初学者从 “绝对坐标”（如100,200）到 “相对坐标”（如@50,30）逐步过渡，再尝试用 “极坐标”（如@100<45）绘制倾斜线条。当你能熟练用坐标控制图形位置时，就已经突破了 CAD 学习的第一道难关。
二、高效绘图的黄金法则：让命令成为 “肌肉记忆”
CAD 高手与新手的差距，往往体现在操作效率上。那些看似复杂的图纸，其实是由基础命令的组合完成的。掌握以下三大核心命令组，能让绘图速度提升 50% 以上：
- 精准绘制命令：除了基础的 Line（直线）、Circle（圆），Offset（偏移）和 Trim（修剪）堪称 “效率王”。绘制墙体时，用 Offset 快速生成平行线；处理多余线条时，Trim 配合 “F”（ fence）选项一键清理。
图2：Offset（偏移）与Trim（修剪）命令实战效果
- 修改编辑命令：Mirror（镜像）特别适合对称图形，如机械零件的对称结构；Array（阵列）能快速生成规律性排列的元素，如天花板的灯具布局。记住：重复操作必有快捷键。
- 标注注释系统：尺寸标注是图纸的 “语言”，设置好标注样式（DIMSTYLE）能避免后期大量修改。建议将线性标注、半径标注、角度标注的样式统一，确保字体大小、箭头样式与图纸比例匹配。
三、行业实战技巧：从图纸到落地的关键细节
不同领域的 CAD 制图有其特殊规范。建筑设计需严格遵循《房屋建筑制图统一标准》，机械设计则要符合《机械制图国家标准》，忽略这些细节的图纸可能成为 “废纸”。
- 建筑制图：墙体线宽需区分（外墙 0.5mm，内墙 0.3mm），轴线用点划线表示，门窗编号要遵循 “M1021”（1 米宽 ×2.1 米高）的命名规则。
- 机械制图：零件的公差标注（如
Φ50H7）、表面粗糙度符号（√）、剖切视图的剖切符号，都是传递加工要求的关键信息。
图3：建筑与机械图纸的规范标注对比
此外，图层管理是大型项目的 “生命线”。建议按 “用途 + 颜色” 分类图层，如建筑图纸中 “墙线” 用黄色，“门窗” 用蓝色，“标注” 用绿色，后期修改时只需冻结无关图层，大幅提升效率。
四、工具进化与未来趋势：CAD 不止于 “画图”
随着 BIM（建筑信息模型）技术的兴起，CAD 正在从 “二维绘图” 向 “三维建模 + 数据管理” 转型。Revit、SolidWorks 等软件将几何信息与材料、成本、工期等数据关联，让图纸成为 “智能数据库”。例如，在 Revit 中修改墙体厚度，关联的门窗尺寸会自动调整，这是传统 CAD 难以实现的。
图4：BIM技术下的三维模型与数据关联展示
对于个人学习者，推荐从 AutoCAD 入手打好基础，再根据行业选择细分工具：建筑领域学 Revit，机械领域学 SolidWorks，室内设计则可尝试 SketchUp 配合 CAD 使用。
结语：从 “会画图” 到 “画好图” 的进阶之路
CAD 制图的终极目标不是 “画得快”，而是 “画得对”—— 让图纸精准传递设计意图，让施工者、制造者能轻松理解。初学者不必追求命令的 “全掌握”，先练熟 20 个高频命令（如 Line、Offset、Trim、Layer），再通过实际项目积累经验。记住：真正的 CAD 高手，能用最简单的命令画出最复杂的图纸，这背后是对设计逻辑的深刻理解。
下一次打开 CAD 软件时，不妨先问自己：这幅图要解决什么问题？需要传递哪些信息？当工具成为思维的延伸，每一条线条都会有其存在的意义。
（注：文中图片可通过以下方式获取：1. AutoCAD 软件内截图；2. 专业图纸网站（如筑龙网、机械 CAD 论坛）；3. 自行绘制简化示意图并标注关键元素。）
本文由 CAD 技术爱好者整理发布，转载请注明出处。
更新时间：2025年7月
建议初学者从 “绝对坐标”（如100,200）到 “相对坐标”（如@50,30）逐步过渡，再尝试用 “极坐标”（如@100<45）绘制倾斜线条。当你能熟练用坐标控制图形位置时，就已经突破了 CAD 学习的第一道难关。
二、高效绘图的黄金法则：让命令成为 “肌肉记忆”
CAD 高手与新手的差距，往往体现在操作效率上。那些看似复杂的图纸，其实是由基础命令的组合完成的。掌握以下三大核心命令组，能让绘图速度提升 50% 以上：

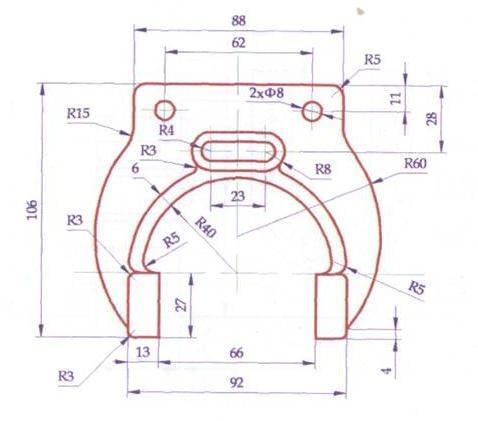

精准绘制命令：除了基础的 Line（直线）、Circle（圆），Offset（偏移）和 Trim（修剪）堪称 “效率王”。绘制墙体时，用 Offset 快速生成平行线；处理多余线条时，Trim 配合 “F”（ fence）选项一键清理。
原始尺寸更换图片
修改编辑命令：Mirror（镜像）特别适合对称图形，如机械零件的对称结构；Array（阵列）能快速生成规律性排列的元素，如天花板的灯具布局。记住：重复操作必有快捷键。
标注注释系统：尺寸标注是图纸的 “语言”，设置好标注样式（DIMSTYLE）能避免后期大量修改。建议将线性标注、半径标注、角度标注的样式统一，确保字体大小、箭头样式与图纸比例匹配。
三、行业实战技巧：从图纸到落地的关键细节
不同领域的 CAD 制图有其特殊规范。建筑设计需严格遵循《房屋建筑制图统一标准》，机械设计则要符合《机械制图国家标准》，忽略这些细节的图纸可能成为 “废纸”。
建筑制图：墙体线宽需区分（外墙 0.5mm，内墙 0.3mm），轴线用点划线表示，门窗编号要遵循 “M1021”（1 米宽 ×2.1 米高）的命名规则。

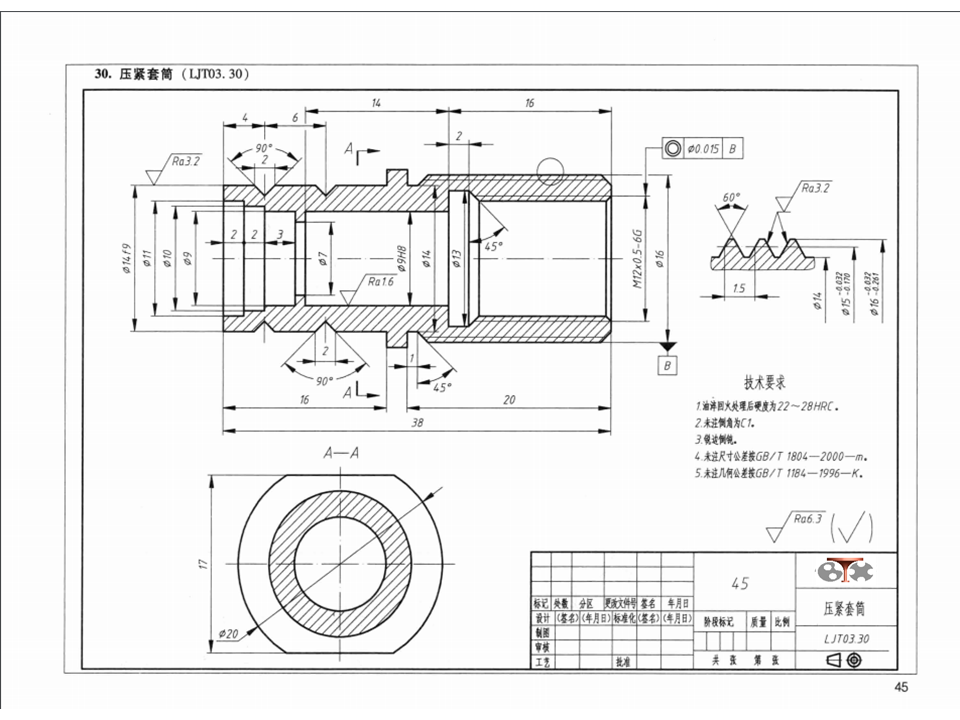

机械制图：零件的公差标注（如Φ50H7）、表面粗糙度符号（√）、剖切视图的剖切符号，都是传递加工要求的关键信息。
原始尺寸更换图片
p3-search.byteimg.com
此外，图层管理是大型项目的 “生命线”。建议按 “用途 + 颜色” 分类图层，如建筑图纸中 “墙线” 用黄色，“门窗” 用蓝色，“标注” 用绿色，后期修改时只需冻结无关图层，大幅提升效率。
四、工具进化与未来趋势：CAD 不止于 “画图”

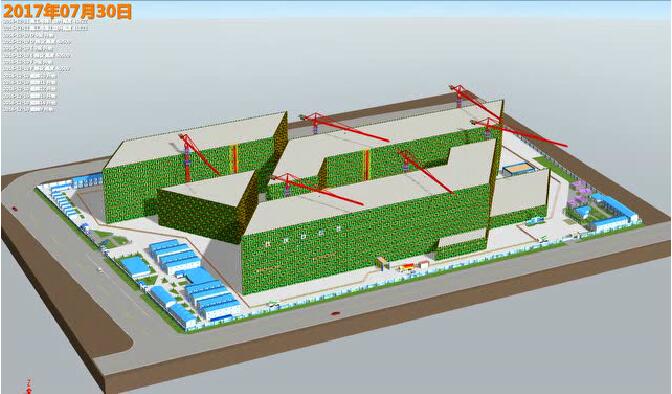

随着 BIM（建筑信息模型）技术的兴起，CAD 正在从 “二维绘图” 向 “三维建模 + 数据管理” 转型。Revit、SolidWorks 等软件将几何信息与材料、成本、工期等数据关联，让图纸成为 “智能数据库”。例如，在 Revit 中修改墙体厚度，关联的门窗尺寸会自动调整，这是传统 CAD 难以实现的。
原始尺寸更换图片
p3-search.byteimg.com
对于个人学习者，推荐从 AutoCAD 入手打好基础，再根据行业选择细分工具：建筑领域学 Revit，机械领域学 SolidWorks，室内设计则可尝试 SketchUp 配合 CAD 使用。
结语：从 “会画图” 到 “画好图” 的进阶之路
CAD 制图的终极目标不是 “画得快”，而是 “画得对”—— 让图纸精准传递设计意图，让施工者、制造者能轻松理解。初学者不必追求命令的 “全掌握”，先练熟 20 个高频命令（如 Line、Offset、Trim、Layer），再通过实际项目积累经验。记住：真正的 CAD 高手，能用最简单的命令画出最复杂的图纸，这背后是对设计逻辑的深刻理解。
下一次打开 CAD 软件时，不妨先问自己：这幅图要解决什么问题？需要传递哪些信息？当工具成为思维的延伸，每一条线条都会有其存在的意义。
